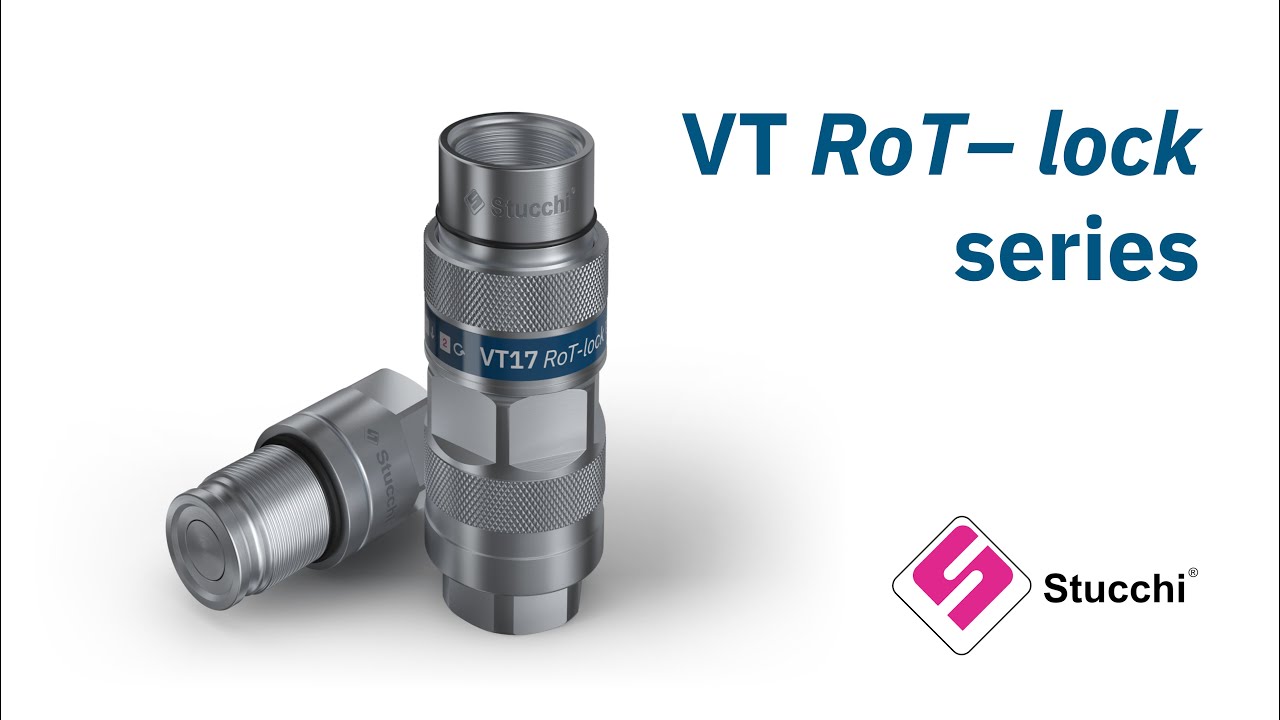

VT RoT-lock
Винтовое соединение с плоским торцом VT RoT-lock является предложением компании Stucchi для применения в условиях с повышенными требованиями при наличии скручивания и толчков.
Закрыть
Котировка цен
Технические характеристики и варианты
-
– Взаимозаменяемость Stucchi profile
-
– Тип клапана С плоским торцом
-
– Система соединения Винт
-
– Фиксирующий механизм Блокировочный шар + Блокировка, Винт для соединения
-
– Соединение под давлением Допускается с Easy CUP
-
– Материал / Внешняя обработка Высокопрочная углеродистая сталь, Zn-Ni
-
– Описание уплотнения Nitrile NBR
-
– Доступная резьба ORFS, BSP, NPT, SAE
-
– Доступные размеры 3/4"
-
– Рабочее давление до 500 бар
-
– Расход до 200 л/мин
-
– Температура -20°C / +100°C
Серия винтовых соединений VT RoT-lock с плоским торцом представляет собой технологическое решение для сложных гидравлических систем. Основным отличием от других винтовых соединений с плоским торцом компании Stucchi – наличие осевого подшипника, обеспечивающего вращение шланга.
Система винтовых соединений исключает преждевременный износ и «бринеллирование», вызванное механической шариковой системой блокировки. Это позволяет использовать серию VT RoT-lock системах с высокими значениями рабочего и импульсного давления. Система с тремя клапанами обеспечивает безопасное соединение даже при высоком внутреннем остаточном давлении и, в то же время, предотвращает потерю жидкости.
- Автоматический замок, встроенный в систему соединения, предотвращает случайное разъединение
- Осевой подшипник, встроенный в наружное соединение, обеспечивает вращение шланга, избегая откручивания и повреждения деталей
- Надежная система винтовых соединений, исключающая преждевременный износ и повреждения, значительно увеличивает срок службы изделия
- Двухзаходная резьба позволяет выполнять соединение и разъединение в два раза быстрее по сравнению с однозаходным соединением
- Черные кольца служат для визуальной проверки правильности соединения
- Подключение под остаточным давлением допускается с обеих сторон, внутренняя система клапанов обеспечивает простое подключение
- Плоская поверхность легко очищается, что снижает вероятность попадания загрязнений в гидравлический контур
- Минимальные потери жидкости при разъединении, уменьшение загрязнения окружающей среды
- Минимальное попадание воздуха при соединении/разъединении.
- Конструкция внутреннего клапана создает минимальный перепад давления, сохраняя эффективность контура в системе.
- Модульная конструкция обеспечивает гибкость с широким диапазоном конфигураций
- Высокое сопротивление при импульсном давлении.
- Безопасность и простота в использовании
Области применения
